Guide Leman pour mortaiseuse Mafell LS103
Guide Leman pour mortaiseuse Mafell LS103
SKU:17503.2835100
€572,40 TTC
Impossible de charger la disponibilité du service de retrait

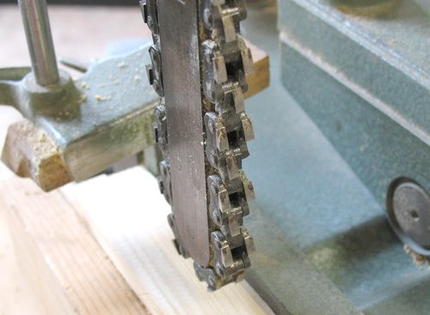

Guide Leman pour mortaiseuse Mafell LS103 – Pas 22.6 mm
Améliorez la précision et la performance de votre mortaiseuse Mafell LS103 avec ce guide Leman spécialement conçu pour un pas non standard de 22.6 mm. Robuste et précis, il garantit un travail efficace et un ajustement parfait.
Ce guide est équipé d’un graisseur manuel Stauffer pour une lubrification optimale, d’un tendeur de chaîne intégré et d’une rainure de glissière de 13 mm. Son chemin de roulement mesure 17.4 mm et il est compatible avec des chaînes d’une épaisseur de 25 à 30 mm.
Il se monte avec la chaîne Leman référence 17501.2824, aux dimensions 28 x 35 x 100 mm, avec une cote intérieure aux deux dents extérieures de 17.4 mm (3x5.8). Il est également compatible avec le pignon alésage 14 mm, référence 17514.28354D.
Le délai de livraison est de 6 à 8 semaines.
Commandez dès maintenant pour assurer votre approvisionnement !
Partager


-
Paiement sécurisé
pour tous vos achats
-
Livraison gratuite
dès 200€ d'achat
-
Devis
gratuit & sur mesure
-
Livraison
en France entre 3 et 5 jours

Toutes les infos sur ce produit
Ce guide Leman est spécialement conçu pour s'adapter à la mortaiseuse Mafell LS103 avec un pas de 22,6 mm, différent du standard Français. Il est équipé d'un graisseur manuel Stauffer, d'un tendeur de chaîne et présente une rainure de glissière de 13 mm. Le chemin de roulement mesure 17,4 mm, et la distance intérieure entre les deux dents extérieures est de 3 x 3,58 mm, ce qui le rend compatible avec des chaînes d'épaisseur comprise entre 25 et 30 mm.
Pour aller plus loin
Caractéristiques techniques
Pas : 22,6 mm (non standard)
Graisseur : manuel Stauffer
Tendeur de chaîne : intégré
Rainure de glissière (G) : 13 mm
Chemin de roulement : 17,4 mm
Distance intérieure entre les deux dents extérieures : 3 x 3,58 mm
Compatibilité chaîne : épaisseur de 25 à 30 mm
Chaîne recommandée : Leman REF 17501.2824 (28 x 35 x 100 mm)
Pignon recommandé : alésage 14 mm, REF 17514.28354D
Conseils d’utilisation
Assurez-vous que votre mortaiseuse Mafell LS103 est éteinte et débranchée avant toute manipulation.
Vérifiez que le guide, la chaîne et le pignon sont parfaitement compatibles avec votre équipement.
Montez la chaîne Leman REF 17501.2824 et le pignon REF 17514.28354D en respectant les recommandations du fabricant.
Ajustez le tendeur de chaîne pour obtenir une tension optimale : ni trop lâche, ni trop serrée, afin d’éviter l’usure prématurée.
Graissez régulièrement le guide avec le graisseur manuel Stauffer intégré pour éviter l’échauffement et assurer un fonctionnement fluide.
Applications idéales
Ce guide est compatible avec la chaîne Leman référence 17501.2824, aux dimensions 28 x 35 x 100 mm, avec une cote intérieure entre les deux dents extérieures de 17,4 mm (3 x 5,8 mm). Il est également compatible avec le pignon d'alésage 14 mm, référence 17514.28354D.
